Maquette pour l’habilitation electrique - Plombier / Chauffagiste

Exemples d’interventions réalisables
• Mise hors tension et consignation
• Remplacement d’un fusible BT
• Raccordement de la plaque à bornes d’une chaudière électrique
• Dépose et repose d’un socle de prise de courant
• Raccordement de la plaque à bornes d’une unité intérieure d’un climatiseur
• Raccordement de la plaque à bornes d’une unité extérieure d’un climatiseur
• Réarmement sur instruction d’un dispositif de protection

Travaux Pratiques fournis
• Rappel sur l’habilitation électrique
• Consignation d’un disjoncteur et d’un fusible
• Remplir les documents de consignation et habilitation
• Vérification de la bonne utilisation des E.P.I.
• Mesure de tension et test de continuité avec un multimètre (non fourni)

Composition

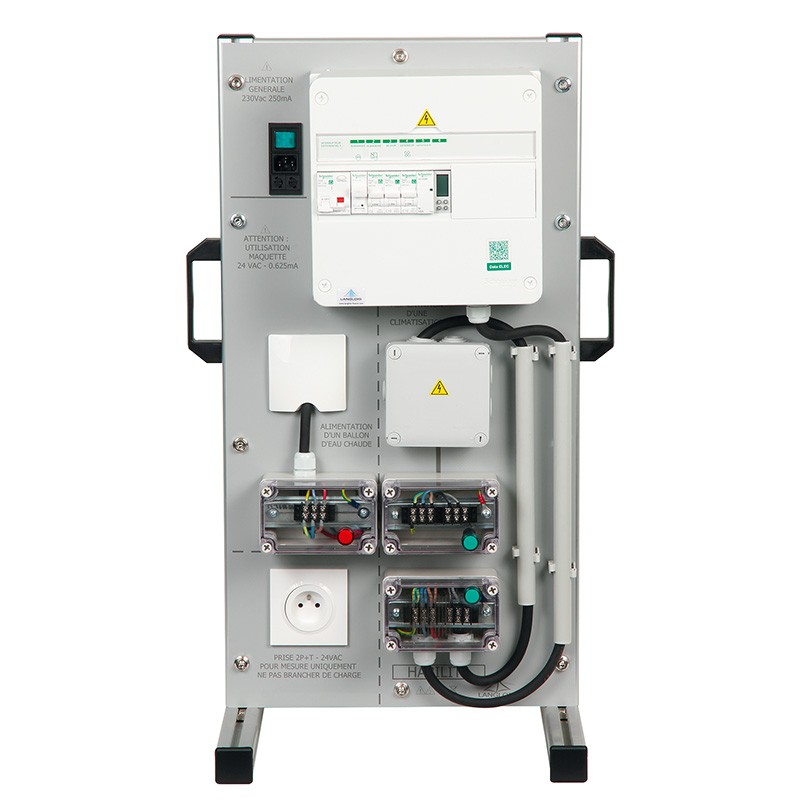

• 1 tableau modulaire contenant les différentes protections électriques
• 1 module prise permettant l’alimentation de la maquette en 230VAC / 50Hz 2P+T (câble fourni)
• 1 interrupteur différentiel de tête d’installation de 40A-30mA de type habitat
• 1 circuit ballon d’eau chaude électrique composé d’un disjoncteur 16A pour le circuit de puissance et un disjoncteur 2A pour le circuit de commande.
Le circuit de commande est composé d’une horloge hebdomadaire qui pilote la bobine du contacteur modulaire. Le circuit de puissance est composé d’un contacteur
moduleur et d’une interface sérigraphiée représentant un ballon d’eau chaude avec bornier de raccordement et voyant de présence tension.
• 1 circuit prise composé d’un porte fusible 16A, d’un pot d’encastrement et d’une prise.
• 1 circuit groupe climatiseur composé d’une boite de dérivation et de 2 interfaces sérigraphiées avec bornier de raccordement et voyant de présence tension.
L’une représentant l’unité intérieure et l’autre représentant l’unité extérieure. Le circuit électrique est protégé par un disjoncteur 20A.
• 1 condamnateur + 1 cadenas + 1 macaron de signalisation de condamnation (‘‘APPAREIL CONDAMNE – DEFENSE DE MANOUEUVRER’’)
• 1 carnet d’attestation de consignation et d’avis de fin de travail
